1404 自力式压差控制阀
产品用途：
ZYC型自力式压差控制阀，是一种利;用人质自身的压力变化的进行自我控制而保持流经该被控系统介质压差不变的节能;产品。适用于供暖方式采用双管系统的压;差控制，保证系统的压差基本不变，降低:噪音，平衡阻力，消除热网的水力失调。
产品特点：
1、线性流量特性，开度大时流量大，开度小时流量小;
2、阀体采用直流式结构，流体阻力小:
3、有开启百分比显示，开启圈数与阀杆螺距的乘积，即为开度数值;
4、阀门进出口有测压小阀，与智能仪表用软管连接后，可以方便地测量出阀门前后的压差和通过阀门的流量;
5、密封面采用聚四氟乙烯，密封性能好，寿命长；
联系我们

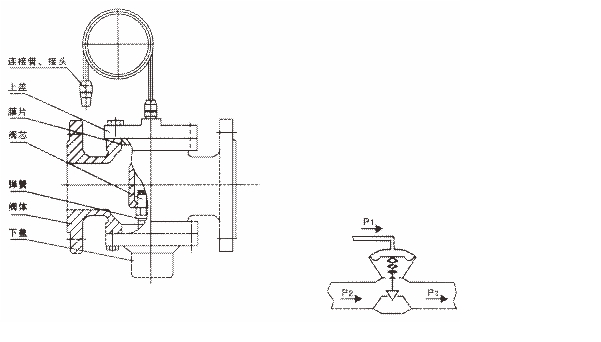

工作原理：
现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力P1增大或减不时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或增大。P2 - P3也增大或减小，直到P1-P2保持原值恒定。当回水压力P3增大或减小的:瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间增高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水间压差基本不变

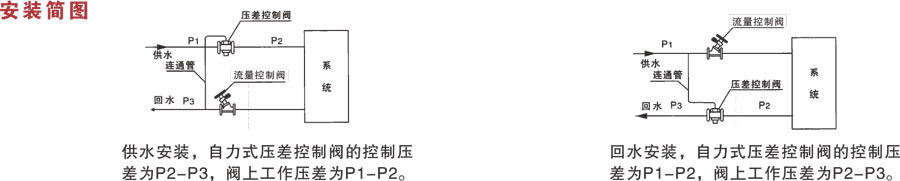

按阀体上箭头所示的水流方向安装，DN32- 125的要安装在回水管道上，在供水管道上将连通管的安装接头装好，并确认其内孔与供水管相通(安装接头为1/4管螺纹)，然后装上连通管，连通管的另一头与阀门上的控制孔相连，DN15- -25的要装在供水管道上，连通管与回水相通。如下图所示。
